Разметка свайного поля определяет положение будущего фундамента на участке. Ошибка на этом этапе может привести к смещению отдельных опор относительно стен и ростверка, нарушению геометрии основания и сложностям при последующей обвязке. Поэтому перед установкой винтовых свай важно не просто отметить примерный контур здания, а точно перенести на местность проектные оси, проверить углы, диагонали, расстояние между сваями и положение каждой точки.
Разобраться, как сделать разметку под сваи, можно и при самостоятельном строительстве. Для простого прямоугольного фундамента частного дома обычно достаточно проекта, рулетки, колышков, шнура и средств контроля уровня. Для сложного плана здания, участка с большим перепадом высот или повышенными требованиями к точности разумнее использовать лазерный уровень, нивелир, теодолит или выполнить геодезическую разбивку.

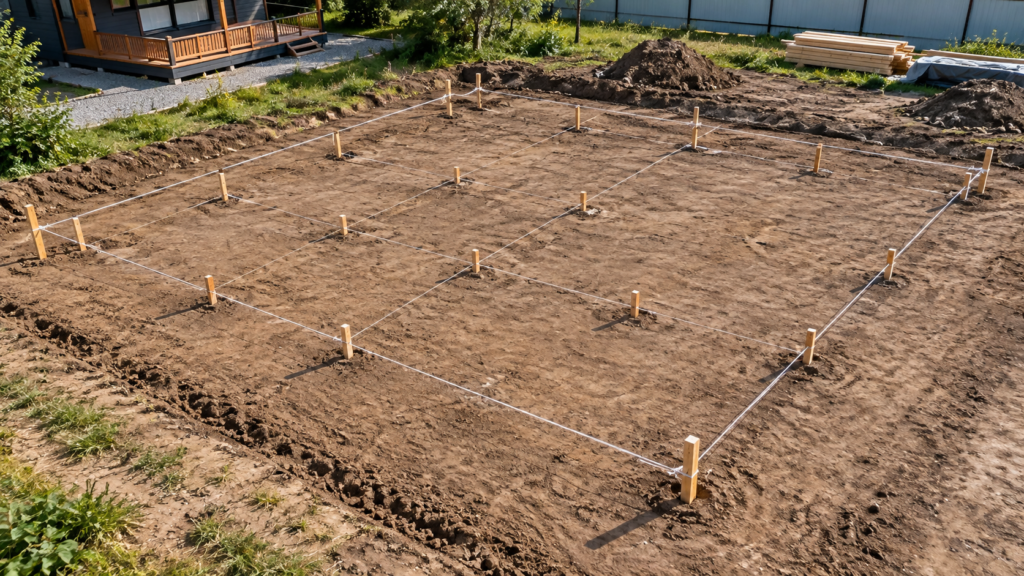

Что такое свайное поле и как правильно его разметить
Свайное поле представляет собой систему свай, размещенных в определенных проектом точках и работающих совместно в составе фундамента. В нормативной терминологии СП 24.13330.2021 свайным полем называется большая группа свай, объединенных общим ростверком. В малоэтажном строительстве этим выражением часто называют всю схему расположения свай под зданием.
Правильная разметка свайного поля — это перенос проектного положения фундамента с чертежа на участок. Необходимо определить основные оси будущего строения, углы, линии наружных и внутренних несущих конструкций и центры каждой сваи. Точная разметка особенно важна там, где положение свай должно совпасть с осями ростверка или обвязки.
Основной ориентир при работе — проект, а не существующий забор, край участка, дорожка или соседнее строение. Если положение первой базовой оси определено неправильно, вслед за ней сместится все свайное поле.
Схема свайного поля
До начала работ должна быть подготовлена схема или план свайного поля. На нем обычно отображают:
- основные и вспомогательные оси здания;
- габаритные размеры фундамента;
- угловые и промежуточные сваи;
- опоры под внутренними несущими конструкциями;
- расстояния между точками установки;
- привязку свай к проектным осям;
- проектные высотные отметки, если они предусмотрены документацией.
Чертеж свайного поля позволяет перенести на участок не примерный контур, а конкретные координаты опор. Особенно это важно для свайно-ростверкового фундамента: центры свай должны соответствовать положению будущего ростверка и несущих конструкций.
Шаг между сваями
Шаг — это расстояние между соседними сваями, которое обычно контролируют между их осями. Он определяется расчетом с учетом конструкции здания, нагрузок, характеристик свай, грунтов и схемы ростверка или обвязки.
Самостоятельно уменьшать или увеличивать предусмотренное проектом расстояние между сваями нельзя. Например, желание поставить меньше опор ради экономии меняет расчетную схему свайного фундамента. Произвольное добавление свай также не всегда улучшает конструкцию: расположение опор должно соответствовать проекту и работе ростверка.
Во время разметки шаг проверяют не только между соседними точками. Положение каждой сваи лучше дополнительно привязывать к базовым осям, чтобы небольшие ошибки измерения не накапливались по мере продвижения вдоль стены.
Как рассчитать количество свай
Расчёт количества свай нельзя надежно выполнить только делением длины стен на выбранный шаг. Он зависит от нагрузок, грунтовых условий, несущей способности выбранных свай и конструктивной схемы здания.
При составлении плана свайного поля учитывают расположение углов, наружных и внутренних несущих стен, мест их пересечения и других расчетных узлов. Дополнительные опоры могут потребоваться под отдельными тяжелыми элементами, если это предусмотрено проектом.
Поэтому сначала рассчитывают свайный фундамент и составляют схему расположения опор, а уже после этого переносят ее на участок. Разметка не должна использоваться как способ самостоятельно определить необходимое количество свай.
Что подготовить перед тем, как сделать разметку под сваи
Подготовительные работы начинают с проверки проекта. До выхода на участок должны быть известны размеры будущего строения, положение основных осей и точки установки свай. Если начать разметку без окончательной схемы, любые изменения проекта потребуют переносить точки заново.
Также необходимо определить исходную точку, от которой свайный фундамент будет привязан к участку, и контрольную высотную отметку для последующего выставления свай по уровню.
Проект и схема свайного поля
Перед тем как разметить свайный фундамент, сверяют проектные данные:
- длину и ширину здания по указанным в проекте линиям;
- положение основных осей;
- места пересечения несущих конструкций;
- расстояния между сваями;
- расположение внутренних рядов;
- привязку здания к участку;
- высотные отметки.
Важно понимать, от каких именно линий поставлены размеры на чертеже: от осей, наружных граней стен или других элементов. Нельзя автоматически принимать внешний контур стены за ось свайного ряда.

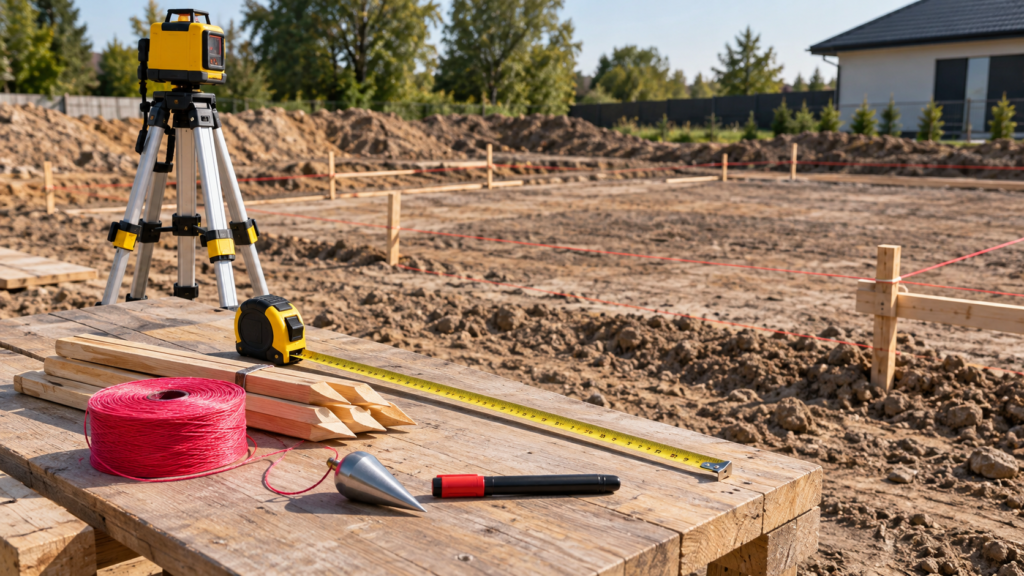

Инструменты для разметки свай
Для разметки свайного фундамента своими руками может потребоваться следующий набор:
Для небольшого прямоугольного основания часть операций можно выполнить рулеткой и шнуром. Чем сложнее конфигурация будущего строения, тем выше ценность приборного контроля.
Подготовка участка
Перед устройством свайного фундамента рабочую зону необходимо подготовить. Если строительству мешают деревья, кустарники, поросль или пни, предварительно выполняется расчистка участка. В зоне будущего свайного поля должно быть достаточно свободного пространства для измерений, установки обноски и работы монтажной техники.
Высокую траву, остатки старых конструкций и другие препятствия убирают до начала разметки. Если на площадке уже велись демонтажные или строительные работы и скопились отходы, заранее организуют вывоз строительного мусора, чтобы он не мешал закреплению осей и доступу к точкам установки свай.
Если подготовка территории предусматривает планировку площадки, снятие слоя земли или другие работы с основанием, разработку грунта лучше завершить до окончательного переноса свайного поля. Иначе изменение поверхности участка или работа тяжелой техники могут повредить колышки и обноску.
При образовании значительного объема лишнего грунта может потребоваться вывоз земли с участка. После завершения подготовительных работ основные проектные оси закрепляют в местах, где они сохранятся до окончания монтажа.
До начала свайных работ также необходимо установить наличие подземных инженерных коммуникаций в зоне строительства. Если предусмотрен механизированный монтаж, заранее оставляют достаточное пространство для подхода и работы оборудования.
Отдельно выбирают стабильную контрольную точку для высотной привязки. Она должна сохраняться до завершения установки и обрезки свай.
Как разметить свайный фундамент на участке
Пошаговая инструкция начинается не с расстановки всех колышков, а с построения базовых осей. Именно относительно них в дальнейшем проверяют углы, диагонали и расположение каждой сваи.
Шаг 1. Определить базовую линию и первую ось
Сначала выбирают одну из основных осей будущего строения и переносят ее положение из проекта на участок. Ее направление закрепляют двумя контрольными точками, расположенными так, чтобы они не были уничтожены во время монтажа.
Между точками натягивают шнур. Он обозначает базовую линию, от которой будет строиться следующая ось и формироваться весь контур свайного поля.
Если положение дома на участке задано проектом, базовую линию необходимо привязать именно к предусмотренным проектом ориентирам и размерам.
Шаг 2. Разметить углы свайного фундамента
От первой оси строят перпендикулярное направление и получают положение второй оси. На их основе определяют остальные стороны контура.
На этом этапе фиксируют четыре угловые точки прямоугольного свайного фундамента. При этом важно различать угол здания и центр угловой сваи: окончательное положение опоры определяется по схеме свайного поля.
Получив четыре точки, не следует сразу переходить к разметке промежуточных свай. Сначала необходимо проверить геометрию контура.

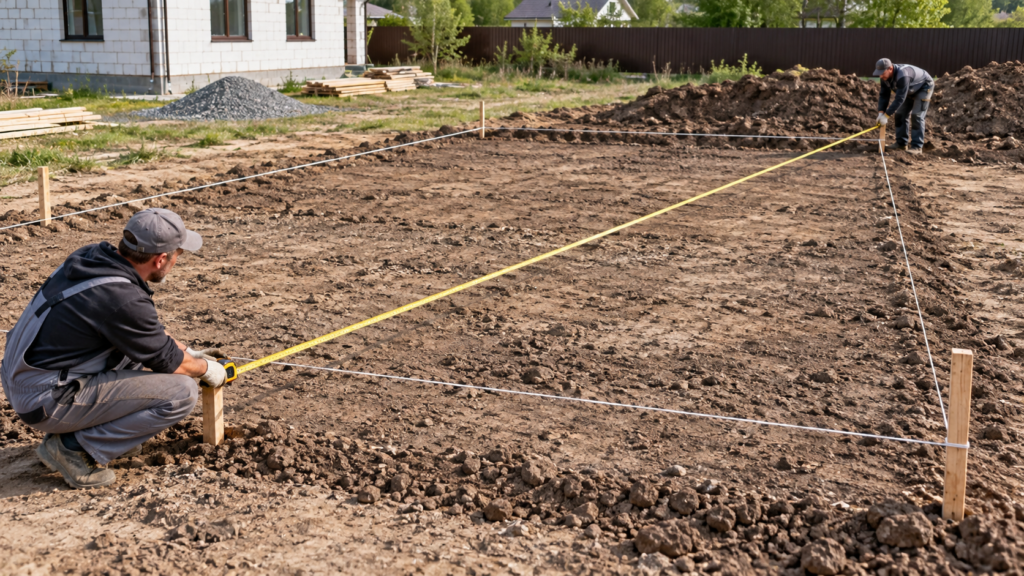

Шаг 3. Проверить диагонали
После проверки длин сторон и построения прямых углов измеряют обе диагонали. У правильно размеченного прямоугольника их длины должны совпадать с требуемой для конкретного объекта точностью. Если значения различаются, положение углов корректируют и повторяют измерение.
Теоретическую длину диагонали можно определить по формуле:
d = √(a² + b²),
где a и b — стороны прямоугольника.
Например, при размерах 6 × 8 м расчетная диагональ составляет 10 м. Однако совпадение одной диагонали с расчетным значением не отменяет проверки второй, а равенство диагоналей рассматривают вместе с контролем размеров сторон и углов.
Допустимые отклонения нельзя назначать произвольно: необходимая точность определяется проектной документацией и требованиями, применимыми к конкретному объекту.
Шаг 4. Перенести точки установки свай
После проверки наружного контура можно сделать разметку свайного поля полностью. Согласно проекту отмечают центры угловых и промежуточных свай, а затем внутренние ряды.
Каждую точку проверяют как минимум по двум параметрам: ее положению относительно соответствующих осей и расстоянию до соседних проектных точек.
Если используется обноска, осевые шнуры пересекаются непосредственно над центром будущей сваи. Точку на грунт можно перенести отвесом и обозначить колышком, металлическим штырем или краской.
Способы разметки свайного фундамента
Выбор способа зависит от размеров здания, сложности его конфигурации и требуемой точности. Для простого свайного фундамента своими руками используют рулетку и шнур, а для более сложной геометрии — измерительные приборы.
Разметка по теореме Пифагора
Один из доступных способов построить прямой угол — использовать правило треугольника 3:4:5. Если на одной линии отложить 3 условные части, на второй — 4, а расстояние между конечными точками составляет 5 таких частей, угол между линиями будет прямым.
Размеры можно пропорционально увеличивать: например, использовать соотношение 6:8:10. Чем больше построенный треугольник, тем меньше влияние небольшой ошибки измерения на направление длинной оси.
После построения всех сторон разметку обязательно дополнительно проверяют диагоналями. Метод 3:4:5 помогает получить прямой угол, но не заменяет итоговый контроль всего контура.

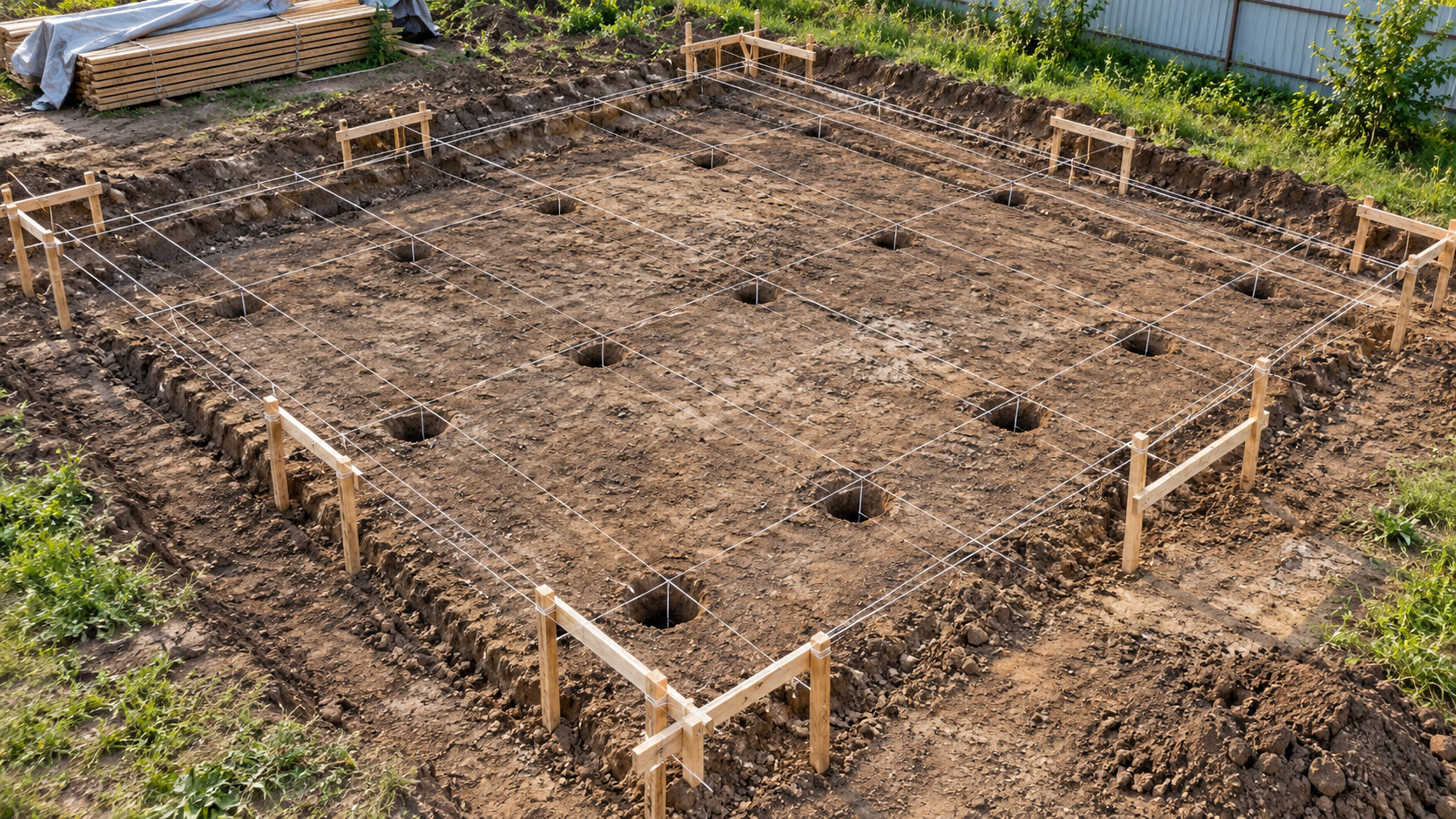

Разметка методом «паутина»
При этом способе за пределами пятна застройки устанавливают обноску и натягивают несколько осевых шнуров. Их пересечения показывают положение основных проектных точек.
Получается своеобразная «паутина» из продольных и поперечных линий. Центры свай определяются на пересечениях нужных осей.
Преимущество такого подхода в том, что основные линии сохраняются даже после удаления колышков непосредственно из зоны монтажа. Если точка была сбита техникой или при установке винтовой сваи, ее можно восстановить по шнурам.
Разметка с помощью лазера, нивелира или теодолита
Лазерные и геодезические приборы позволяют точнее переносить направления и контролировать отметки. Однако у каждого оборудования своя задача.
Лазерный уровень удобен для построения плоскостей и переноса высоты. Нивелир используют прежде всего для определения превышений между точками и контроля единой высотной отметки. Теодолит позволяет точно измерять и строить горизонтальные и вертикальные углы.
Для обычного прямоугольного основания небольшой площади правильную разметку нередко можно выполнить рулеткой, шнуром и обноской. При сложной форме здания, длинных осях, значительном уклоне участка или высоких требованиях к точности лучше использовать приборную или профессиональную геодезическую разбивку.

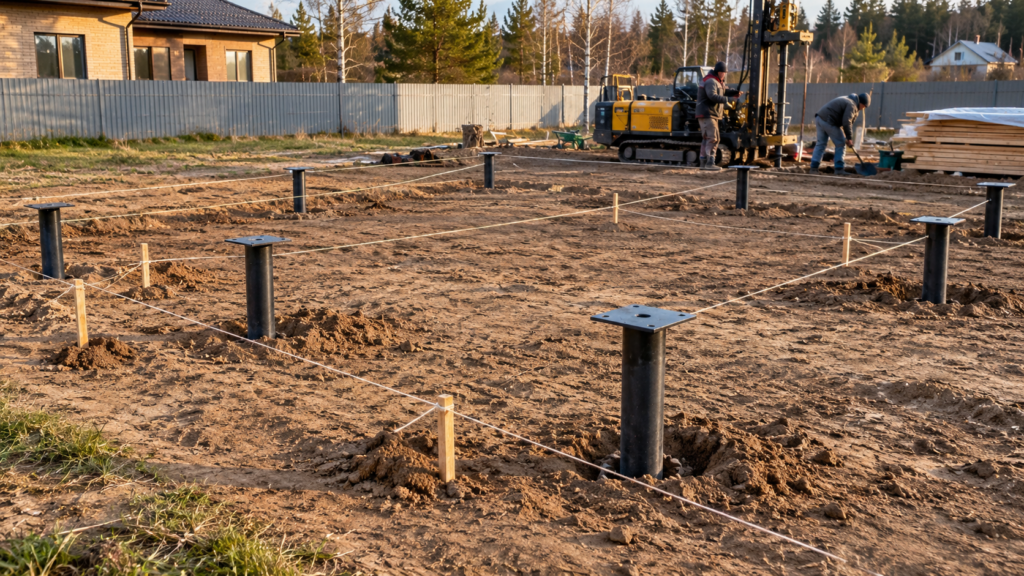

Как правильно сделать свайное поле
После разметки наступает установка свай. Если устраивается фундамент из винтовых свай, важно не потерять первоначальные проектные оси и не начинать определять положение каждой следующей опоры только от уже установленной предыдущей.
Конкретную последовательность монтажа выбирают с учетом проекта и технологии производства работ. При устройстве свайно-винтового основания небольшого здания часто применяют последовательность «углы — периметр — внутренние ряды», постоянно возвращаясь к исходным осям. При этом монтаж винтовых свай должен выполняться с контролем фактического положения каждой опоры.
Сначала установить угловые сваи
Угловые точки формируют основные габариты фундамента, поэтому их положение контролируют особенно тщательно. Перед установкой еще раз проверяют стороны и диагонали.
После монтажа угловых свай следует проверить их фактическое положение. В процессе завинчивания центр сваи может немного сместиться относительно первоначальной метки, поэтому ориентироваться только на колышек, установленный до начала работ, недостаточно.
Если проект или технологическая карта предусматривают другую последовательность установки, следует выполнять требования документации.
Затем установить сваи по периметру
После углов переходят к промежуточным опорам наружного контура. Их размещают с проектным шагом и контролируют относительно исходных осей.
Не стоит формировать линию исключительно по уже установленным сваям. Для точной геометрии лучше сохранять осевой шнур либо периодически восстанавливать направление по контрольным точкам обноски.
После периметра установить внутренние сваи
Внутренние опоры устанавливают в точках, указанных на плане свайного поля. Их положение удобно определять пересечением продольных и поперечных осей.
Особое внимание уделяют сваям под внутренними несущими конструкциями и в других расчетных узлах. Расположение этих опор необходимо брать из проекта, а не определять на глаз по уже смонтированному периметру.
Почему не стоит размечать и устанавливать сваи «змейкой»
Под «змейкой» обычно понимают последовательность, при которой положение каждой новой точки определяют от предыдущей: сначала первая свая, от нее вторая, от второй третья и так далее.
Такой способ создает риск накопления погрешности. Даже небольшое отклонение каждого измерения постепенно смещает последние точки ряда.
Надежнее сохранять базовые оси и определять координаты основных точек относительно них. Тогда ошибка одной установленной сваи не переносится автоматически на все последующие.

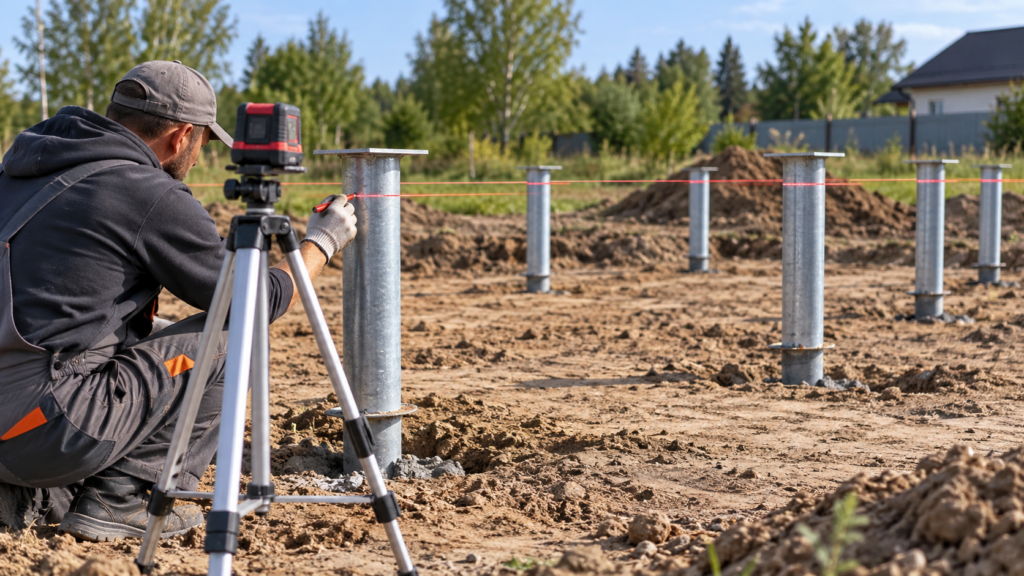

Как выставить сваи по уровню
После установки сваи необходимо привести к предусмотренной проектом высоте. Для свайно-винтового фундамента это обычно означает определить единую отметку обрезки стволов перед монтажом оголовков и устройством обвязки.
Выставить сваи по уровню — не значит сделать одинаковым расстояние от поверхности земли до верха каждой трубы. Рельеф участка может иметь уклон, поэтому ориентиром служит единая проектная отметка.
Как определить единую высотную отметку
Сначала выбирают стабильную контрольную отметку — репер или другую точку, высота которой не изменится во время работ. От нее необходимый уровень переносят на свайное поле.
На ровном участке разница между уровнем грунта и верхом соседних свай может казаться одинаковой визуально, однако такой контроль недостаточен. На участке с уклоном ориентироваться на поверхность земли тем более нельзя.
Все отметки должны относиться к одной исходной высотной системе.
Чем проверять уровень свай
Для переноса отметки на несколько свай удобнее использовать лазерный уровень, оптический нивелир или гидроуровень.
Обычный короткий строительный уровень подходит для локальных операций, но не обеспечивает надежной передачи одной и той же высоты по всему свайно-винтовому фундаменту. Он не заменяет нивелирование нескольких удаленных друг от друга точек.
При работе лазерным уровнем прибор устанавливают в стабильном положении, определяют значение относительно исходной отметки и последовательно переносят его на все сваи.
Как отметить уровень обрезки свай
После определения проектной высоты на каждой свае наносят отметку обрезки. Перед резкой линии следует проверить повторно, особенно если работы выполнялись в несколько этапов или прибор переставлялся.
Последовательность выглядит так:
- закрепить контрольную высотную отметку;
- установить и настроить прибор;
- перенести требуемую высоту на каждую сваю;
- нанести хорошо видимую линию обрезки;
- повторно проверить несколько контрольных точек;
- выполнить обрезку;
- проверить получившуюся плоскость перед дальнейшим устройством фундамента.
Такой подход позволяет вывести оголовки в единую проектную плоскость независимо от перепада рельефа.
Что делать, если сваи получились на разной высоте
Разная высота выступающих из грунта винтовых свай сама по себе еще не означает ошибку: глубина их погружения и рельеф участка могут различаться. Важно, чтобы после предусмотренной технологией обработки верхние отметки соответствовали проекту.
Сначала определяют величину отклонения каждой сваи. Далее решение принимают с учетом типа свай, проекта и стадии работ. Для винтовых свай, если имеется достаточный запас ствола, обычно предусматривают обрезку по общей отметке.
Не следует компенсировать значительное несоответствие самодельными прокладками, произвольным наращиванием элементов или изменением конструкции оголовка. Если получить проектную отметку штатным способом невозможно, требуется техническое решение для конкретного фундамента.
Ошибки при разметке свайного поля
Большинство проблем появляется не из-за сложности самой операции, а из-за потери исходных ориентиров. Ниже перечислены типичные ошибки, которые особенно важно исключить при разметке свайного фундамента своими руками.
Разметка от забора вместо проектных осей
Забор удобен как визуальный ориентир, но он не является проектной осью здания. Его фактическое положение может отличаться от границы участка или иметь небольшой поворот.
Если фундамент должен находиться на определенном расстоянии от участка или другого объекта, это расстояние используют для привязки базовой оси в соответствии с проектом. Далее вся разметка строится уже от самой оси.
Разметка по краю стены вместо ее оси
На разных чертежах размеры могут задаваться относительно разных линий. Если в проекте указана ось стены, а при разметке за исходную линию принять ее наружную грань, центры свай окажутся смещены.
Перед переносом размеров необходимо разобраться в обозначениях проекта и понять, к какой линии привязана каждая координата.
Последовательное измерение от сваи к свае
Если каждую новую точку откладывать только от предыдущей, погрешности суммируются. Через несколько пролетов крайняя свая может заметно уйти относительно проектной оси.
Основные координаты следует периодически перепроверять от исходной линии или контрольной точки. Особенно это важно на длинных рядах.
Провисший шнур
Шнур должен обозначать прямую ось. Если он недостаточно натянут, касается грунта, травы или других препятствий, положение промежуточных точек определить точно невозможно.
На больших расстояниях влияние провисания увеличивается. В таких ситуациях целесообразно делить линию на контролируемые участки или использовать приборный способ построения направления.
Отсутствие обноски
Колышки непосредственно в местах установки свай легко потерять во время работы. Их могут вытащить, сбить оборудованием или закрыть вынутым грунтом.
Обноска позволяет вынести точки закрепления основных осей за пределы рабочей зоны. Даже если центральная отметка исчезнет, пересечение осевых линий можно восстановить.
Разметка без проверки диагоналей
Одинаковая длина противоположных сторон еще не гарантирует прямоугольную геометрию: такой контур может оказаться параллелограммом.
Поэтому стороны, углы и диагонали проверяют в комплексе. Для прямоугольного контура после правильного построения углов обе диагонали должны соответствовать его расчетной геометрии. Если результаты не сходятся с требуемой точностью, угловые точки корректируют до начала установки свай.

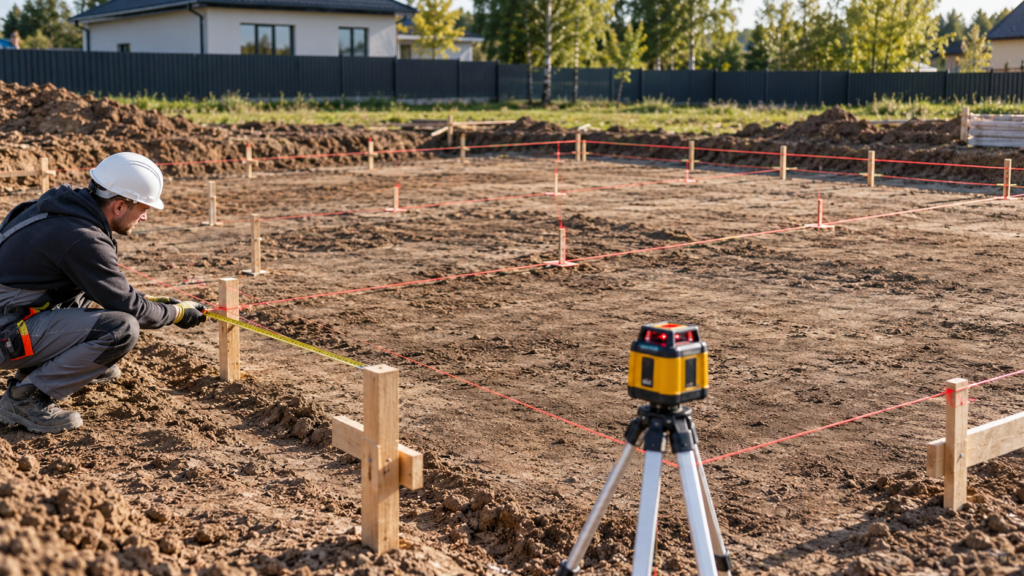

Проверка свайного поля после разметки
Когда разметка свайного поля завершена, полезно выполнить отдельную контрольную проверку, не ограничиваясь повторением последнего измерения.
Перед установкой свай проверяют:
- привязку основных осей к участку;
- общую длину и ширину контура;
- углы и обе диагонали;
- расстояния между основными осями;
- положение угловых свай;
- шаг промежуточных опор;
- центры свай во внутренних рядах;
- положение проектных узлов;
- сохранность контрольных точек и обноски;
- исходную высотную отметку.
Лучше выполнять контроль независимыми измерениями. Например, если положение точки было получено последовательным откладыванием расстояний вдоль оси, дополнительно проверяют ее размером от другой базовой линии.
Только после такой проверки разметку можно считать готовой к монтажу. Если установка винтовых свай уже выполнена, дополнительно контролируют их фактическое положение в плане и высотные отметки перед устройством ростверка или обвязки.
До того как делать разметку свайного поля, важно подготовить саму строительную площадку: убрать мешающие работе отходы, освободить подъезд для техники и при необходимости вывезти лишний грунт.
